振動數據采集器、分析儀    型號：TC-BSZ601A/904A

特點：
　雙通道機器分析儀（同步采樣）
　單通道數采器（兼容903），操作更加簡單方便
　動態顯示雙通道波形
　頻譜分析（可細化）、傳遞函數分析
　測量、存貯、回憶振值和A振動波形振動數據采集器、分析儀
　包絡分析法診斷軸承齒輪故障
　轉速、頻率測量、存貯
　相位測量、單/雙面現場動平衡
　大屏幕液晶顯示
　標準串口RS232C與微機通訊
　現場實測頻譜與參考譜比較
　診斷專家系統（7萬種軸承、齒輪箱）。
　
　
典型應用：

　振源分析，異常設備的故障診斷
　設備的狀態監測與按設備狀態維修
　現場動平衡
　建筑與機械結構的參數估計
　
技術特性：

　內含電荷放大器、積分器和抗混濾波器
　觸發采集方式可選：內/外/無
　測量參數可選加速度、速度、位移和包絡信號
　可配壓電加速度、速度或位移傳感器
　可配噪聲傳感器
　可測雙通道電壓信號
　頻率量程可選：100，200，500，1k，2k，5k，10kHz；Z高頻譜分辯率0.25Hz
　采樣頻率為頻率量程的2.56倍
　頻率響應；10Hz-10kHz

　振值測量精度5%
　60動態范圍+48dB自動增益調整范圍
　內置光電轉速表接口
　液晶圖形顯示，128×112點陣
　高質量抗混疊濾波器帶外衰減大于60dB
　可充電電池，充滿可用6小時
　高檔位微處理器內核
　盡寸:210×130×40mm
　重量：1.3kg

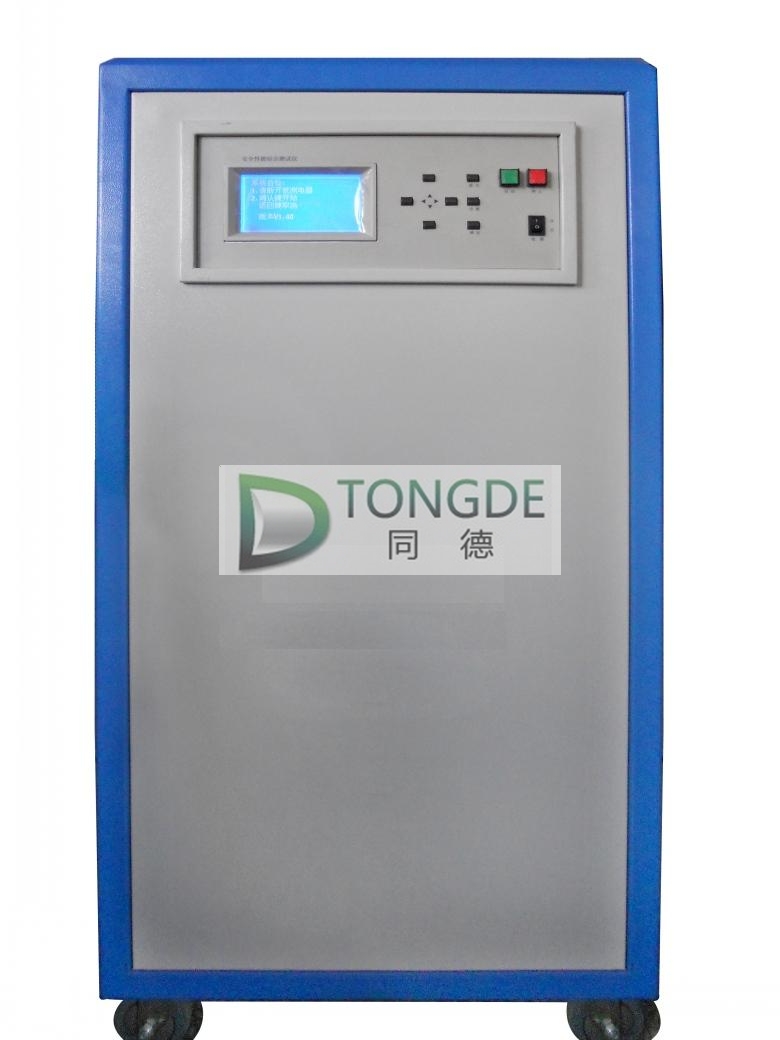

產品名稱：四合一安全性能綜合測試儀 產品型號：T-9684

四合一安全性能綜合測試儀型號：T-9684

簡介：耐壓、緣、接地、泄漏四項聯合測試，測試6秒完成，內置隔離變壓器，LCD顯示， 0.2秒實現穩定升壓升流 　功能特點
1、 CPU智能控制，一體化設計
2、  符合《GB4706》通用電器安檢標準要求
3、 LPA（線性）技術，輸出波形純凈，綠色環保，測試數據精確可靠，運行安全穩定
4、 2%測試精度， 0.2秒實現穩定升壓升流，測試迅捷
5、  耐壓、緣、接地、泄漏四項聯合測試（可任意組合）
6、  無觸點升壓升流，50/60HZ雙頻輸出，滿足國內/出口產品的測試要求
7、  大屏幕、寬視角液晶顯示（中文或英文），可顯示各項測試參數和數據
8、  可選配RS232、RS485、PLC等接口，實現測試網絡化
9、  內部隔離變壓器（標準配置2KW，可選配多種規格）
10、可外配遙控開關，遙控操作
11、智能分析記憶，系統自檢和自動保護功能，聲光報警提示
　　技術指標 交 流 耐 壓
  額定輸出負載100VA(AC5000V/20mA)，可擴展至500VA
輸出電壓范圍及精度冷態：300-5000V       ± (2% 設定值 + 3V)
熱態：500-3500V   ±(2% 設定值 + 5V)
輸出頻率及精度50Hz/60Hz ±0.2%, 用戶自行選擇
輸出波形正弦波，波峰因數= 1.3 - 1.5
輸出穩定度± (1% 輸出值 + 5V), 空載至滿載
輸出電流范圍及精度0.10-20.00mA   冷態± (2% 設定值 + 0.03mA)；熱態± (3% 設定值 + 0.05mA)
補償電流范圍及精度0.0-1.00mA      ± (2% 設定值 + 0.03mA)
測試時間范圍及分辨率1-999s，分辨率1s
　　

緣
電
阻額定輸出負載2VA(DC1000V/2mA)
輸出電壓范圍及精度DC300-1000V       ± (2% 設定值 + 3V)
輸出電壓紋波系數<1%(純電阻1000V/1mA)
緣電阻測試范圍1.0-10.0-1000MΩ,可擴展至2000MΩ
緣電阻測試精度《100MΩ  ±(5%+3MΩ)         >100MΩ  ±(10%+5MΩ)
測試時間范圍及分辨率1-999s，分辨率1s
　　
接
地
電
阻     空載輸出電壓<8VAC
輸出電流范圍及精度5-30A    ± (2%設定值 )
輸出電流穩定度小于0.3%（10A/100mΩ）
輸出頻率范圍及精度50Hz/60Hz ±0.2%, 用戶自行選擇
接地電阻測試范圍及精度5-600mΩ(5-10A)； 2 – 200mΩ (11-25A)；2 – 150 mΩ(26-30A)； ± (2% 設定值 + 3mΩ)
測試時間范圍及分辨率1-999s，分辨率1s
　　
泄
漏
電
流   輸出電壓范圍1.06倍輸入電壓（隔離變壓器輸出），電壓調整率5%
輸出電壓測試范圍及精度10-255VAC    ± (2% 讀數值 + 3V)
電流測試范圍及精度0.050~10.00mA   ±(2%讀數值+0.03 mA)
補償電流范圍精度0.0-1.00mA      ± (2% 設定值 + 0.03mA)
測試時間范圍及分辨率1-999s，分辨率1s
測試類型設定動態/靜態泄漏可選
輸出功率范圍2KW/5KW可選，其它功率可定制


一
般
規
格PLC 遙控裝置信號輸入: 啟動, 停止,
信號輸出: 三色報警燈，需定制
記憶組6組, 每組6個測試步驟
顯示界面240*128藍屏 液晶顯示
通訊接口 RS232/RS485（選購）
報警音量范圍 : 0~1 ; 0=小聲, 1為大聲
校正方式可通過前面板參數輸入，軟件式校正
工作環境0-40℃, 20-80%RH
輸入電壓220Vac±10%
輸入頻率50/60Hz ± 5%
保險絲Fuse 5A/250V
外形尺寸470mm(W)×1000mm(H)×520 mm(D)/

　　產品附件
電源線(10A)×1
公牛插座測試盒 2.5m×2
隔離電源輸入線 2.5m×1
測試鉗40A, 3m×1
遙控接口×1

產品名稱：小電流發生器  產品型號：TD-5A

小電流發生器 型號：TD-5A

一、用途及特點：
  小電流發生器，重量僅為4公斤，采用不銹鋼或塑鋁機箱，美觀大方牢固，減震性能好，是電工保護工作人員外出和實驗用的良好的工具。
二：主要技術及參數
1、輸入電源：AC220V+-10%     50HZ
2、標稱容量：可根據用戶要求增加或減小
3、輸出：0.01A-1A-5A等等，可根據用戶需求定制；
三、工作原理
1、原理說明
  儀器通過面板上，1A/5A的檔選擇，轉換開關制其輸出各種量，并且每切換一種輸出的同時，儀器上的數字電流表可自動監視其輸出值。
2、回路原理：
輸入的A220V電源經保險通過輸出控制繼電器K1進入調壓器T1輸入端，通過旋鈕調節的電量進入隔離變壓器T2兼升流器分為二個抽頭輸出，一個為0.01-1A輸出，可細調，第二個抽頭為0-5A。該抽頭一路經傳感器通過繼電器控制輸出0.01-1A交流電流，一路經繼電器轉換可輸出0-5A，可根據用戶要求增加。
四、注意事項
1、通電前，各輸出端子不應接有負載，調壓器復位歸零，主路控制，開關應在關斷位置。
2、電壓輸出端子不可帶低阻負載，以免過流導致發熱。
3、存儲，運輸使用過程匯總應注意防震，防潮，避免劇烈沖擊和跌落損傷！
